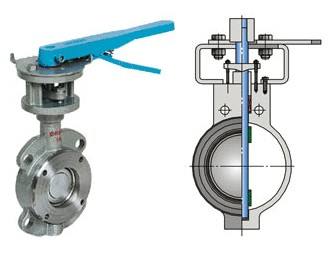

單偏心蝶閥

產品名稱：日韓歐美中文字幕公布:單偏心蝶閥
產品型號：D373H.D343H
產品口徑：DN40-800mm
產品壓力：1.6-4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門(men)制造有(you)限公司主(zhu)要生產單(dan)(dan)(dan)偏(pian)(pian)心(xin)(xin)蝶(die)(die)閥(fa)(fa)(fa)，可(ke)提供單(dan)(dan)(dan)偏(pian)(pian)心(xin)(xin)蝶(die)(die)閥(fa)(fa)(fa)價(jia)格，單(dan)(dan)(dan)偏(pian)(pian)心(xin)(xin)蝶(die)(die)閥(fa)(fa)(fa)說(shuo)明書(shu)，單(dan)(dan)(dan)偏(pian)(pian)心(xin)(xin)蝶(die)(die)閥(fa)(fa)(fa)實物圖，單(dan)(dan)(dan)偏(pian)(pian)心(xin)(xin)蝶(die)(die)閥(fa)(fa)(fa)結(jie)構圖，單(dan)(dan)(dan)偏(pian)(pian)心(xin)(xin)蝶(die)(die)閥(fa)(fa)(fa)外形(xing)尺寸(cun)，單(dan)(dan)(dan)偏(pian)(pian)心(xin)(xin)蝶(die)(die)閥(fa)(fa)(fa)執行(xing)標準，單(dan)(dan)(dan)偏(pian)(pian)心(xin)(xin)蝶(die)(die)閥(fa)(fa)(fa)工(gong)作原(yuan)理(li)，單(dan)(dan)(dan)偏(pian)(pian)心(xin)(xin)蝶(die)(die)閥(fa)(fa)(fa)作用(yong)特點(dian)。

單偏心蝶閥為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。

單偏心蝶閥產品采用標準：

結構形式	單偏心
設計依據	GB	API
驅動方式	手動、蝸輪蝸桿傳動、手動、電動
設計標準	GB/T 12238	API609、MSS.SP-68
結構長度	GB/T12221	ASMEB16.10、API609、MSS.SP-6８
連接法蘭	JB/T79 JB/T82、GN/T9115	ASME B16.5、ASME B16.47
試驗和檢驗	JB/T 9092	API 598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造

單偏心蝶(die)閥主(zhu)要零件材(cai)料：

序號	材質	材質	序號	零件名稱	材質
1	閥體	WCB、CF8、CF8M、CF3M	8	填料	柔性石墨
2	軸套	Cu、PTFE+不銹鋼	9	填料壓蓋	2Cr13、ASTM A27-420
3	蝶板	WCB、CF8、CF8M、CF3M	10	填料壓蓋	WCB、CF8、CF8M
4	閥桿	1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti	11	支架Yoke	WCB、CF8、CF8M、CF3、CF3M
5	密封組合件	A105+橡膠、A105+F6、不銹鋼	12	指示板	Cu、不銹鋼
6	軸套	Cu、PTFE+不銹鋼	13	手柄	KTH330、QT400-17
7	填料墊	2Cr13
