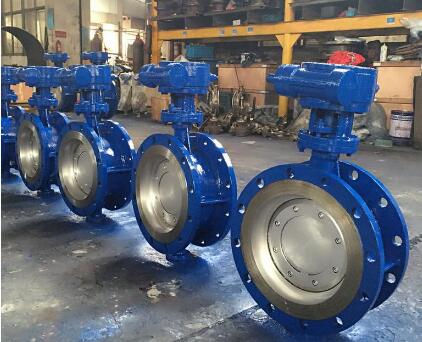

雙偏心蝶閥

產品名稱：日韓歐美中文字幕公布:雙偏心蝶閥
產品型號：D373H.D343H
產品口徑：DN40-1200mm
產品壓力：1.6-4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門制造有(you)限公司主(zhu)要生產雙(shuang)偏(pian)心(xin)蝶(die)閥(fa)，可提供雙(shuang)偏(pian)心(xin)蝶(die)閥(fa)價格(ge)，雙(shuang)偏(pian)心(xin)蝶(die)閥(fa)說(shuo)明書，雙(shuang)偏(pian)心(xin)蝶(die)閥(fa)實(shi)物(wu)圖，雙(shuang)偏(pian)心(xin)蝶(die)閥(fa)結構圖，雙(shuang)偏(pian)心(xin)蝶(die)閥(fa)外(wai)形尺(chi)寸，雙(shuang)偏(pian)心(xin)蝶(die)閥(fa)執行標準，雙(shuang)偏(pian)心(xin)蝶(die)閥(fa)工作原理，雙(shuang)偏(pian)心(xin)蝶(die)閥(fa)作用特點(dian)。

在雙偏心蝶閥的基礎上進一步改良成型的就是目前應用最廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。

雙偏心蝶閥產品采用標準：

結構形式	雙偏心
設計依據	GB	API
驅動方式	手動、蝸輪蝸桿傳動、手動、電動
設計標準	GB/T 12238	API609、MSS.SP-68
結構長度	GB/T12221	ASMEB16.10、API609、MSS.SP-6８
連接法蘭	JB/T79、JB/T82、GB/T9115	ASME B16.5、ASME B16.47
試驗和檢驗	JB/T 9092	API 598

注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造

雙偏心蝶(die)閥主要(yao)零件材(cai)料：

序號	材質	材質	序號	零件名稱	材質
1	閥體	WCB、CF8、CF8M、CF8C、CF3、CF3M	5	填料	柔性石墨
2	閥桿	1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti	6	填料壓蓋	WCB、CF8、CF8M
3	蝶板組合件	WC+f4、WCB+不銹鋼復合件 WCB+F6、CF8、CF8M	7	支架	WCB、CF8、CF8M、CF3、CF3M
4	填料墊	2Cr13	8	蝸輪蝸桿裝置
