板式高壓球閥

產品名稱：日韓歐美中文字幕公布:板式高壓球閥
產品型號：KHP(PKH)
產品口徑：DN6-50mm
產品壓力：31.5Mpa
產品材質：鑄鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥盛閥門(men)制(zhi)造有限(xian)公司(si)主(zhu)要生產板(ban)(ban)(ban)式高(gao)壓(ya)(ya)(ya)(ya)球(qiu)(qiu)(qiu)(qiu)閥，可提供板(ban)(ban)(ban)式高(gao)壓(ya)(ya)(ya)(ya)球(qiu)(qiu)(qiu)(qiu)閥價格(ge)，板(ban)(ban)(ban)式高(gao)壓(ya)(ya)(ya)(ya)球(qiu)(qiu)(qiu)(qiu)閥說(shuo)明書，板(ban)(ban)(ban)式高(gao)壓(ya)(ya)(ya)(ya)球(qiu)(qiu)(qiu)(qiu)閥實物圖，板(ban)(ban)(ban)式高(gao)壓(ya)(ya)(ya)(ya)球(qiu)(qiu)(qiu)(qiu)閥結構圖，板(ban)(ban)(ban)式高(gao)壓(ya)(ya)(ya)(ya)球(qiu)(qiu)(qiu)(qiu)閥外(wai)形尺(chi)寸，板(ban)(ban)(ban)式高(gao)壓(ya)(ya)(ya)(ya)球(qiu)(qiu)(qiu)(qiu)閥執(zhi)行標準，板(ban)(ban)(ban)式高(gao)壓(ya)(ya)(ya)(ya)球(qiu)(qiu)(qiu)(qiu)閥工(gong)作(zuo)原理，板(ban)(ban)(ban)式高(gao)壓(ya)(ya)(ya)(ya)球(qiu)(qiu)(qiu)(qiu)閥作(zuo)用特點。

板式高壓球閥型號說明：

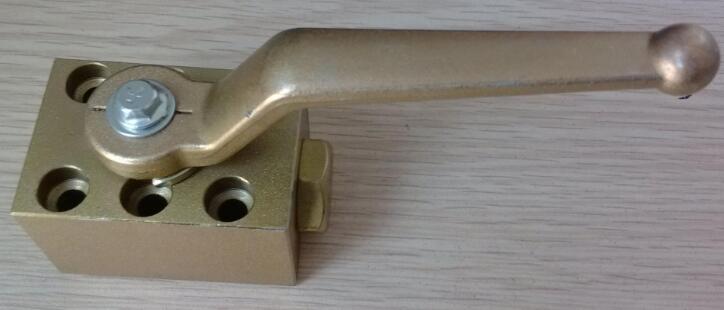

板式高壓球閥

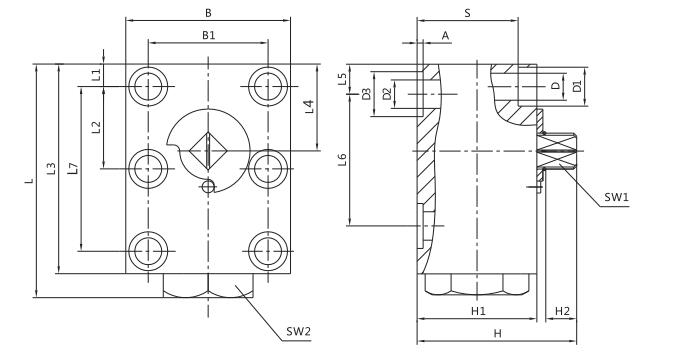

板式高壓球閥(fa)外形(xing)尺寸：


板式高壓球閥系列代號：KHP（PKH）系列板式球閥
②公稱通徑：6、10、16、20、25、32、40、50mm
③閥體材料：1-鋼
④球體材料：1-鋼、2-黃銅
⑤工作溫度：1、-25～＋100℃　2、-30～＋170℃
⑥其他密封：2-丁晴橡膠、4-氟橡膠
⑦ 手柄形式：01-鋁質直柄02-鋁質曲柄03-鑄鋅直柄04-鑄鋅曲柄05-鋼質直柄06-鋼質曲柄09-不帶手柄
⑧設計序號：由生產商定

板式高壓球閥尺寸表：

簡略型號	DN	LW	L	L1	L2	L3	L4	L5	L6	L7	B	B1
KHP-06	06	06	64	8.5	17.5	59	25	8.5	35	35	40	27
KHP-10	10	9.5	77	7.5	27.5	70	29	10	44	55	55	40
KHP-16	16	16	110	8.5	41.5	100	43	17	58	83	60	45
KHP-20	20	20	126	10	48.5	117	54	20	69	97	70	51
KHP-25	25	23.5	145	10	57.5	135	64.5	24	81	115	80	60
KHP-32	32	30	177	12	68	165	75.5	29	96	136	100	78
KHP-40	40	38	200	30	56	185	80	30	112	112	130	95
KHP-50	50	48	245	38	68	220	106	38	136	136	149	112

簡略型號	SW1	SW2	H	H1	H2	D	D1	D2	D3	A	S	O 形圈
KHP-06	09	22	37.5	30	7	6.6	11	6	11.7	1.6	23	8×2
KHP-10	09	30	58	40	8.5	9	13	9.5	15	2	31	10×2.6
KHP-16	09	41	72.5	52	11	9	13	16	25	2	43	20.29×2.62
KHP-20	12	41	88.5	60	11	10.5	16.5	20	30	2.5	50	23.39×3.53
KHP-25	12	46	97.5	65	11	10.5	17	23.5	35	2.5	55	28.17×3.53
KHP-32	14	55	118.5	80	12	13	19	30	40	2.5	67	32.92×3.53
KHP-40	14	65	118.5	93	12	17	25	38	48	3	77	42×3.5
KHP-50	14	／	129	110	12	22	33	48	55.4	2.9	88.5	49×3.5

簡略型號	內六角螺栓DIN912	扭距 Nm（摩擦系數μ=0.14時）
KHP-06	M6-10.9	13
KHP-10	M8-10.9	30
KHP-16	M8-12.9	35
KHP-20	M8-12.9	60
KHP-25	M10-12.9	60
KHP-32	M12-12.9	110
KHP-40	M16-12.9	300
KHP-50	M20-12.9	600
