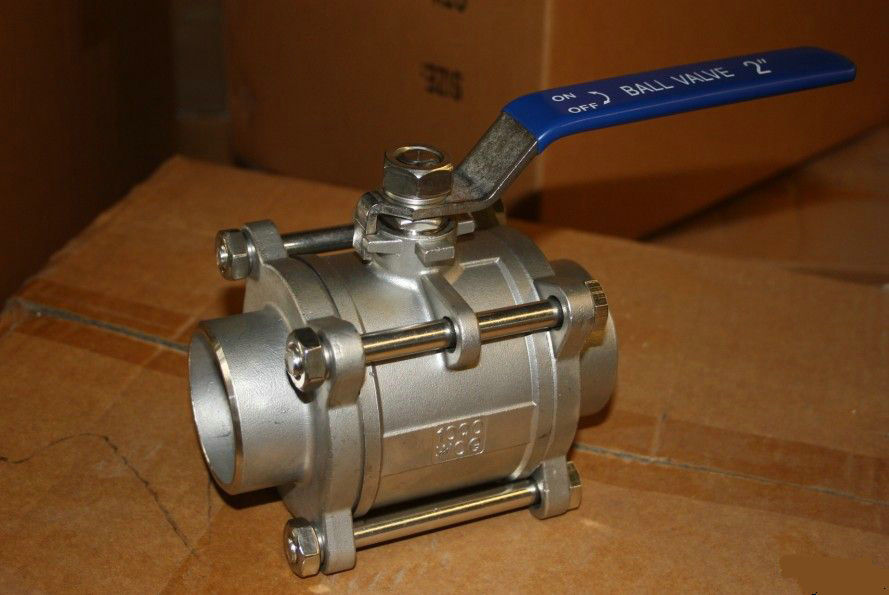

三片式對焊球閥

產品名稱：日韓歐美中文字幕公布:三片式對焊球閥
產品型號：Q61F
產品口徑：DN15-100mm
產品壓力：1.6-32MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)盛閥(fa)門制造有限公(gong)司(si)主要生(sheng)產三(san)片式(shi)(shi)(shi)對焊(han)球(qiu)(qiu)閥(fa)，可提(ti)供三(san)片式(shi)(shi)(shi)對焊(han)球(qiu)(qiu)閥(fa)價格，三(san)片式(shi)(shi)(shi)對焊(han)球(qiu)(qiu)閥(fa)說(shuo)明書，三(san)片式(shi)(shi)(shi)對焊(han)球(qiu)(qiu)閥(fa)實物(wu)圖(tu)，三(san)片式(shi)(shi)(shi)對焊(han)球(qiu)(qiu)閥(fa)結(jie)構圖(tu)，三(san)片式(shi)(shi)(shi)對焊(han)球(qiu)(qiu)閥(fa)外形(xing)尺寸，三(san)片式(shi)(shi)(shi)對焊(han)球(qiu)(qiu)閥(fa)執(zhi)行(xing)標準(zhun)，三(san)片式(shi)(shi)(shi)對焊(han)球(qiu)(qiu)閥(fa)工(gong)作原理，三(san)片式(shi)(shi)(shi)對焊(han)球(qiu)(qiu)閥(fa)作用特點(dian)。

三片式對焊球閥屬于手動球閥類。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截斷或接通管道和設備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。

Q61F三片式對焊球閥產品特征：

公稱壓力	適用穩定范圍	適用介質	螺紋類型
1.6-6.4MPa	-20～232℃～350℃	水、油、氣及某些腐蝕性液體（W。O。G）	G。NPT。BSPT。BSP。DI259/2999

Q61F三片式對焊球閥主要零件材料：

零件名稱	材質
閥體	不銹鋼CF8M	碳鋼WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M	碳鋼WCB
球體	不銹鋼SS316	不銹鋼SS304
閥桿	不銹鋼SS316	不銹鋼SS316
螺母	不銹鋼SS304	不銹鋼SS304
墊圈	不銹鋼SS304	不銹鋼SS304
手柄套	塑料	塑料
手柄	不銹鋼SS304	不銹鋼SS304
閥桿螺母	不銹鋼SS304	不銹鋼SS304
填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不銹鋼SS304	不銹鋼SS304

Q61F三片式(shi)對焊球閥主要(yao)連接尺寸及重量：

SIZE	1/4"	143/8"	17.51/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	60	60	70	85	95	110	130	150	190	210	268
H	50	50	130	130	165	165	190	190	250	250	280
E	100	100	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5
