直通(tong)視鏡當前位置：首頁 > 產品中心 > 視鏡 > 直通視鏡
  • 直通視鏡

直通視鏡

  • 產品名稱：日韓歐美中文字幕公布:直通視鏡
  • 產品型號：SJ-3
  • 產品口徑：DN25-150mm
  • 產品壓力：0.6-2.5MPa
  • 產品材質：鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海(hai)閥盛(sheng)閥門(men)制(zhi)造有限公司主要生產直(zhi)通(tong)視(shi)(shi)(shi)鏡，可提(ti)供(gong)直(zhi)通(tong)視(shi)(shi)(shi)鏡價格，直(zhi)通(tong)視(shi)(shi)(shi)鏡說明(ming)書，直(zhi)通(tong)視(shi)(shi)(shi)鏡實物圖，直(zhi)通(tong)視(shi)(shi)(shi)鏡結構圖，直(zhi)通(tong)視(shi)(shi)(shi)鏡外形(xing)尺寸，直(zhi)通(tong)視(shi)(shi)(shi)鏡執(zhi)行標準，直(zhi)通(tong)視(shi)(shi)(shi)鏡工作(zuo)原理(li)，直(zhi)通(tong)視(shi)(shi)(shi)鏡作(zuo)用特點(dian)。

直通視鏡產品概述：
直通視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。直通視鏡產品特點：直通視鏡用于排液或糟前的固流，冷卻水等液體管路上以觀察液體流動情況。閥體材料：有碳鋼、不銹鋼、襯膠、襯氟等多種。公稱壓力范圍：有2.5、6公斤/厘米2兩種。工作溫度：金屬≤200℃，塑料≤80℃，允許急變溫度80℃ 公稱直徑：DN15~DN150厘米。

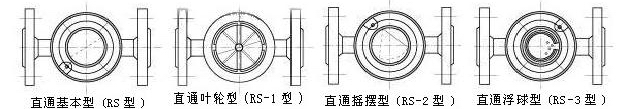

（1）、直通視鏡結構圖：

直通視鏡

（2）、主要技術參數(shu)：

①、殼體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯四氟。
②、視窗材質：鋼化硼硅玻璃、石英玻璃。
③、密封材質：丁腈橡膠、聚四氟乙烯。
④、工作壓力（MPa）0.6~2.5

⑤、工作(zuo)溫度（℃）：0~200℃

（3）、直通視鏡主要連(lian)接尺寸（0.6-2.5MPa）：

G
DN
2.5公斤
6公斤
外形尺寸
玻璃板
外形尺寸
玻璃板
H
L
直徑
厚度
H
L
直徑
厚度
1
25
200
181
65
10
200
189
65
10
1-1/4
32
260
226
95
15
260
234
95
15
1-1/2
40
260
226
95
15
260
234
95
15
2
50
320
266
140
20
320
278
140
20
2-1/2
65
320
266
140
20
320
278
140
20
3
80
360
300
165
20
360
308
165
20
4
100
360
300
165
20
360
308
165
20
5
125
440
356
165
20
440
364
165
20
6
150
440
356
165
20
440
364
165
20
（4）、直通視鏡主要外形連接尺寸（2.5MPa）：
Pg=2.5公斤/厘米2
公稱直徑Dg
外形尺寸
玻璃板
型號
H
L
直徑
厚度
25X32
260
226
95
15
HGS 07-105-01-1~7
40X50
320
266
140
20
HGS 07-105-02-1~7
50X60
320
266
140
20
HGS 07-105-03-1~7
65X80
360
300
165
20
HGS 07-105-04-1~7
80X100
360
300
165
20
HGS 07-105-05-1~7
（5）、直通視鏡主要外形連接尺寸（0.6MPa）：
Pg=6公斤/厘米2
公稱直徑Dg
外形尺寸
玻璃板
型號
H
L
直徑
厚度
25X32
260
234
95
15
HGS 07-106-01-1~7
40X50
320
278
140
20
HGS 07-106-02-1~7
50X60
320
278
140
20
HGS 07-106-03-1~7
65X80
360
308
165
20
HGS 07-106-04-1~7
80X100
360
308
165
20
HGS 07-106-05-1~7
（6）、直通視鏡主要零部件材料：
殼體材質
碳鋼WCB、不銹鋼304、321、316、316L
視窗材料
鋼化硼硅玻璃
石英玻璃
工作溫度（℃）
0~250
0~800
公稱壓力（MPa）
＜0.6
0.6~2.5
密封件材質
丁腈橡膠、聚四氟乙烯
連接形式
螺紋連接、法蘭連接
允許急變溫度（℃）
＜60
法蘭標準：HG20592-97PN1.0當客戶需用GB、SH、HGI、JB或ANSI、JIS等標準或改變壓力等級時，請在訂貨合同中注明。
由我公司設計生產的【直通視鏡】由于其安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性。自投放市場以來，深受廣大用戶的青睞。廠家普遍反映該視鏡性能優越，運行安全，安裝方便。請廣大客戶群放心選用我司視鏡系列產品。
