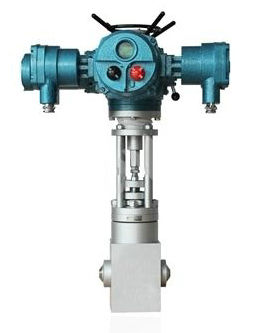

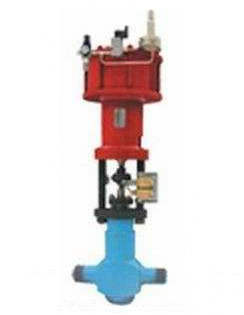

主蒸汽疏水閥

產品名稱：日韓歐美中文字幕公布:主蒸汽疏水閥
產品型號：STR
產品口徑：DN65-250mm
產品壓力：1.6-42Mpa
產品材質：鑄造或鍛造
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)(fa)盛(sheng)閥(fa)(fa)(fa)門制造有限公司主(zhu)要生產主(zhu)蒸汽(qi)(qi)疏(shu)(shu)(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)(fa)，可提供主(zhu)蒸汽(qi)(qi)疏(shu)(shu)(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)(fa)價(jia)格，主(zhu)蒸汽(qi)(qi)疏(shu)(shu)(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)(fa)說明書，主(zhu)蒸汽(qi)(qi)疏(shu)(shu)(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)(fa)實物(wu)圖，主(zhu)蒸汽(qi)(qi)疏(shu)(shu)(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)(fa)結(jie)構圖，主(zhu)蒸汽(qi)(qi)疏(shu)(shu)(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)(fa)外形尺寸，主(zhu)蒸汽(qi)(qi)疏(shu)(shu)(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)(fa)執行標準，主(zhu)蒸汽(qi)(qi)疏(shu)(shu)(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)(fa)工作原理(li)，主(zhu)蒸汽(qi)(qi)疏(shu)(shu)(shu)(shu)水(shui)(shui)(shui)閥(fa)(fa)(fa)作用特點。

STR主蒸汽疏水閥是一種串級式高壓差調節閥，該閥適用于火力發電廠主蒸汽和再熱蒸汽管道等的疏水系統。控制高溫高壓降飽和水，高溫蒸汽疏水閥可以是電動或者氣動，也可以是手動操作。氣動或電動疏水閥型號是STR，手動疏水閥型號是MTR,它是大型火力發電機組的關鍵閥門之一。

高溫蒸汽疏水閥的主要優點：

流體通道串級時，不斷改變流體方向，控制流體速度30m/s,防止空化破壞。

節流面與密封面分開，根據疏水流量設有不同的節流元件，閥內主件表面硬化處理，硬度可達到HRC70左右，關閉嚴密，壽命長。

閥體組件采用自內壓密封結構，壓差越大，密封性越好。

閥體組件與執行機構采用浮動式連接。可以消除閥芯與推桿不同心造成的卡死想象。

主蒸汽疏水閥技術參數和性能：

閥體形式鑄造或鍛造的直通式閥體

公稱通徑 DN65，80，100，125，150，200，250，300

公稱壓力 PN1.6,4.0,.6.4Mpa

連接形式法蘭連接 BW焊接

材料 WCB

工作溫度小于420度

填料高溫石墨編織填料

閥內組件

閥芯形式壓力平衡式單座閥芯

流量特征等百分比或線性

材料 440B 特種不銹鋼

執行機構

形式汽缸活塞執行機構或電動執行機構

供氣壓力 0.5Mpa

氣源接頭 RC1/4

環境溫度 -30-70度

附件（氣動執行機構）定位器，手輪機構，空氣過濾減壓閥

性能

泄漏量金屬閥座符合標準符合ANSI B16.104—1976 IV級

回差小于全行程的3%（不帶定位器）小于全行程的1%(帶定位器)

線性小于全行程的+-5%（不帶定位器）小于全行程的+-1%(帶定位器)

可調范圍 50：1

閥體

公稱通徑 DN25,32,40,50

公稱壓力 PN32, 42Mpa

連接形式 BW焊接式

材料 12Cr1MoV鍛件

介質溫度小于560度

閥內組件

閥芯形式迷宮套筒式閥內組件，串級套筒式閥內組件

材料不銹鋼

填料石棉與石墨編織填料

流體方向高進低出

執行機構氣缸執行機構，電動執行機構，手動執行機構

作用形式氣—開式或氣關式兩位動作

泄漏量符合ANSI B16.104—1976 V級

回差小于全行程的3%（不帶定位器）

線性小于全行程的+-5%（不帶定位器）

標準附件執行機構帶手輪機構和二位三通電磁閥

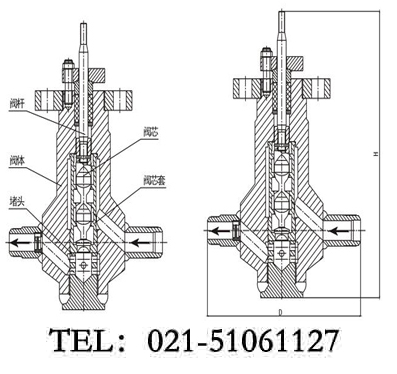

主蒸汽疏水閥

主蒸汽疏水閥公稱通徑和額定行程：

公稱通徑DN	65	80	100	125	150	200	250
額定行程mm	40	40	50	50	60	75	75

主蒸汽疏水閥訂貨須知：

1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數

7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
