精小型氣動雙座調節閥當前位置：首頁 > 產品中心 > 調節閥 > 日韓歐美中文字幕公布:精小型氣動雙座調節閥
  • 精小型氣動雙座調節閥

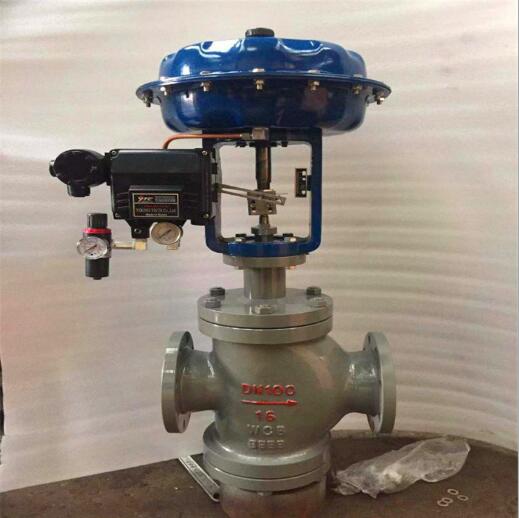

精小型氣動雙座調節閥

  • 產品名稱：日韓歐美中文字幕公布:精小型氣動雙座調節閥
  • 產品型號：ZJHN
  • 產品口徑：DN15-300mm
  • 產品壓力：1.6-6.4Mpa
  • 產品材質：鑄鋼、不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造有限公(gong)司(si)主要生(sheng)產精(jing)小(xiao)(xiao)(xiao)(xiao)(xiao)型(xing)氣動雙(shuang)(shuang)座(zuo)(zuo)(zuo)調(diao)(diao)節(jie)(jie)(jie)閥(fa)(fa)，可提供精(jing)小(xiao)(xiao)(xiao)(xiao)(xiao)型(xing)氣動雙(shuang)(shuang)座(zuo)(zuo)(zuo)調(diao)(diao)節(jie)(jie)(jie)閥(fa)(fa)價格(ge)，精(jing)小(xiao)(xiao)(xiao)(xiao)(xiao)型(xing)氣動雙(shuang)(shuang)座(zuo)(zuo)(zuo)調(diao)(diao)節(jie)(jie)(jie)閥(fa)(fa)說明書，精(jing)小(xiao)(xiao)(xiao)(xiao)(xiao)型(xing)氣動雙(shuang)(shuang)座(zuo)(zuo)(zuo)調(diao)(diao)節(jie)(jie)(jie)閥(fa)(fa)實物(wu)圖(tu)(tu)，精(jing)小(xiao)(xiao)(xiao)(xiao)(xiao)型(xing)氣動雙(shuang)(shuang)座(zuo)(zuo)(zuo)調(diao)(diao)節(jie)(jie)(jie)閥(fa)(fa)結構圖(tu)(tu)，精(jing)小(xiao)(xiao)(xiao)(xiao)(xiao)型(xing)氣動雙(shuang)(shuang)座(zuo)(zuo)(zuo)調(diao)(diao)節(jie)(jie)(jie)閥(fa)(fa)外形尺寸，精(jing)小(xiao)(xiao)(xiao)(xiao)(xiao)型(xing)氣動雙(shuang)(shuang)座(zuo)(zuo)(zuo)調(diao)(diao)節(jie)(jie)(jie)閥(fa)(fa)執行標準(zhun)，精(jing)小(xiao)(xiao)(xiao)(xiao)(xiao)型(xing)氣動雙(shuang)(shuang)座(zuo)(zuo)(zuo)調(diao)(diao)節(jie)(jie)(jie)閥(fa)(fa)工作原理，精(jing)小(xiao)(xiao)(xiao)(xiao)(xiao)型(xing)氣動雙(shuang)(shuang)座(zuo)(zuo)(zuo)調(diao)(diao)節(jie)(jie)(jie)閥(fa)(fa)作用特點。

精(jing)小型(xing)氣動雙座調節閥產品詳細信息：

 精小(xiao)(xiao)型氣動雙座(zuo)調節閥，閥體(ti)內有(you)兩個(ge)閥座(zuo)，流(liu)體(ti)通過閥芯的(de)上下密封面流(liu)出，不平(ping)衡(heng)力小(xiao)(xiao)，是一種平(ping)衡(heng)式結構，允許使用(yong)壓(ya)差較大，適(shi)用(yong)于壓(ya)差大，流(liu)量大，泄漏量要(yao)求不嚴格(ge)要(yao)求的(de)場合(he)，廣泛應用(yong)于石油、化工 、制(zhi)藥、冶金、電(dian)站(zhan)、等工業部(bu)門(men)，控制(zhi)氣體(ti)、液體(ti)、蒸(zheng)汽等介質。

精小型氣動雙座調節閥閥體：
閥體形式：直通雙座鑄造球型閥
公稱通徑：25~300mm
公稱壓力：PN1.6    4.0    6.4MPa
連接形式：法蘭式按JB78-59  JB79-59
材    料：HT200  ZG230—450  ZG1Cr18Ni9Ti  ZG0Cr18Ni12Mo2Ti
精小型氣動雙座調節閥上閥蓋：
常 溫 型：-20℃~+200℃
散 熱 型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填    料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。
精小型氣動雙座調節閥閥內組件：
閥芯型式：雙導向雙座柱塞型閥芯
流量特性：線性特性、等百分比特性或快開特性
材    料：1Cr18Ni9Ti  0Cr18Ni12Mo2Ti
精小型氣動雙座調節閥執行機構：
型    式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14   0.16   0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
精小型雙座氣動調節閥閥作用型式：氣——關式或氣——開式：
附      件：定位器，手輪機構
性      能：（帶定位器）
泄  漏  量：小于額定流量系數Kv的0.5%
基本  誤差：±1.5%

回      差：1.5%

死(si)      區：0.6%

始終點偏差：±1.5%
可 調 范圍：30:1
精小型氣動雙座調節閥流量系數Kv和行程、允許壓差：
公稱通徑（mm）
25
32
40
50
65
80
100
125
150
200
閥座直徑(mm)
15
20
25
32
40
50
65
80
100
125
150
200
流量系數Kv
4
6.3
10
16
25
40
63
100
160
250
400
630
行程(mm)
16
25
40
60
允許壓差（MPa）
5.8
4.9
3.8
2.9
4.0
3.3
2.6
3.6
3.0
2.3
備注：閥開狀態允許壓差


精(jing)小(xiao)型氣動雙座(zuo)調節閥外形(xing)尺寸(cun)：

公稱
通徑
執行
機構
H
ΦA
H1
L
常溫型
散熱型
PN1.6
PN4.0
PN6.4
25
ZHA22
498
648
285
117
185
190
205
32
ZHA22
501
651
285
120
200
210
220
40
ZHA22
522
691
285
139
220
230
240
50
ZHA22
530
699
285
144
250
255
265
65
ZHA34
645
815
363
188
275
285
295
80
ZHA34
661
835
363
208
305
310
325
100
ZHA34
687
887
363
220
350
355
370
125
ZHA34
1234
1444
363
270
410
425
440
150
ZHA45
1242
1492
470
280
450
460
475
200
ZHA45
1394
1654
470
320
550
560
570
精小型氣動雙座調節閥型號編制說明：
Z
J
H
N
25
P
G
B
自控閥門
執行機構：
執行機構：
閥門結構類型:
公稱壓力：
閥體材質：
溫度類型：
作用型式：

J：表示精小型
多彈簧氣動薄膜
P：表示單座
16：表示1.6MPa
C：表示碳鋼
G：中溫型常溫省略
K：表示氣開型



N：表示雙座
25：表示2.5MPa
P：表示不銹鋼

B：表示氣關型



M：表示套筒閥
40：表示4.0MPa







64：表示6.4MPa
