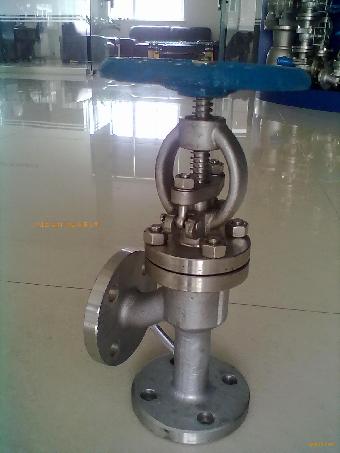

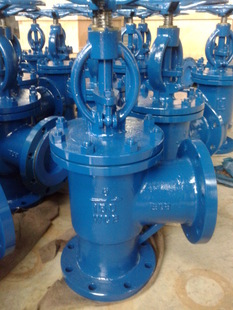

法蘭角式截止閥

產品名稱：日韓歐美中文字幕公布:法蘭角式截止閥
產品型號：J44H
產品口徑：DN15-200mm
產品壓力：1.6-4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限公司主(zhu)要生(sheng)產法(fa)蘭(lan)(lan)(lan)角(jiao)(jiao)(jiao)(jiao)(jiao)式(shi)(shi)(shi)截(jie)止(zhi)閥(fa)(fa)(fa)，可提供法(fa)蘭(lan)(lan)(lan)角(jiao)(jiao)(jiao)(jiao)(jiao)式(shi)(shi)(shi)截(jie)止(zhi)閥(fa)(fa)(fa)價格，法(fa)蘭(lan)(lan)(lan)角(jiao)(jiao)(jiao)(jiao)(jiao)式(shi)(shi)(shi)截(jie)止(zhi)閥(fa)(fa)(fa)說明書，法(fa)蘭(lan)(lan)(lan)角(jiao)(jiao)(jiao)(jiao)(jiao)式(shi)(shi)(shi)截(jie)止(zhi)閥(fa)(fa)(fa)實物圖(tu)，法(fa)蘭(lan)(lan)(lan)角(jiao)(jiao)(jiao)(jiao)(jiao)式(shi)(shi)(shi)截(jie)止(zhi)閥(fa)(fa)(fa)結構圖(tu)，法(fa)蘭(lan)(lan)(lan)角(jiao)(jiao)(jiao)(jiao)(jiao)式(shi)(shi)(shi)截(jie)止(zhi)閥(fa)(fa)(fa)外形尺寸(cun)，法(fa)蘭(lan)(lan)(lan)角(jiao)(jiao)(jiao)(jiao)(jiao)式(shi)(shi)(shi)截(jie)止(zhi)閥(fa)(fa)(fa)執行(xing)標準，法(fa)蘭(lan)(lan)(lan)角(jiao)(jiao)(jiao)(jiao)(jiao)式(shi)(shi)(shi)截(jie)止(zhi)閥(fa)(fa)(fa)工作原理，法(fa)蘭(lan)(lan)(lan)角(jiao)(jiao)(jiao)(jiao)(jiao)式(shi)(shi)(shi)截(jie)止(zhi)閥(fa)(fa)(fa)作用特點(dian)。

法蘭角式截止閥說明：

1、公稱壓力：PN1.6-4.0(MPa)
2、公稱通徑：DN15-300（mm）

法蘭角式截止閥應用規范：

遵循規范	STANDARD
設計與制造	GB 12233/GB 12235
結構長度	GB 12221/JB96（長系列）
結構長度	GB78/JB79（GB、HG、SH）
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T12252

法蘭角(jiao)式截止閥1.6MPa主要連接尺寸：

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	2 1/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	2 1/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	2 1/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155

法蘭(lan)角(jiao)式截止閥(fa)2.5MPa主(zhu)要連接尺(chi)寸：

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	16	4-φ14	120	245	270	7.5
20	3/4	75/95	105	75	55	2	16	4-φ14	120	250	275	8.8
25	1	80/100	115	85	65	2	16	4-φ14	140	260	290	11
32	2 1/4	95/105	135	100	78	2	18	4-φ18	140	290	325	13
40	2 1/2	100/115	145	110	85	3	18	4-φ18	160	300	335	18
50	2	115/125	160	125	100	3	20	4-φ18	180	355	400	31
65	2 1/2	145	180	145	120	3	22	8-φ18	220	400	450	39
80	3	155	195	160	135	3	22	8-φ18	280	450	495	50
100	4	175	230	190	160	3	24	8-φ23	320	530	590	60
125	5	200	270	220	188	3	28	8-φ25	380	600	650	75
150	6	240/225	300	250	218	3	30	8-φ25	400	650	770	98
200	8	275	360	310	278	3	34	12-φ23	450	700	850	170
