高壓角式截(jie)止閥當前位置：首頁 > 產品中心 > 截止閥 > 高壓角式截止閥

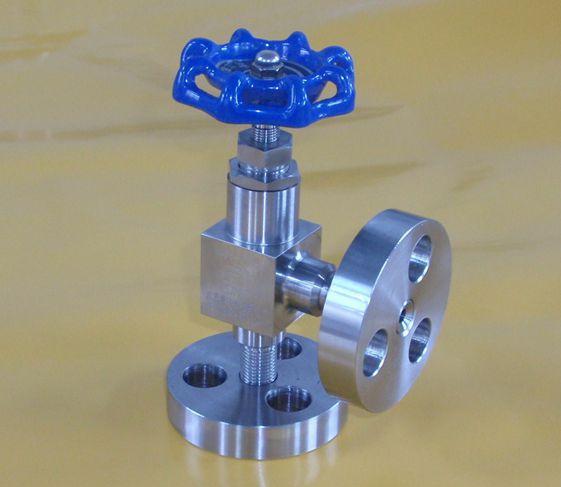

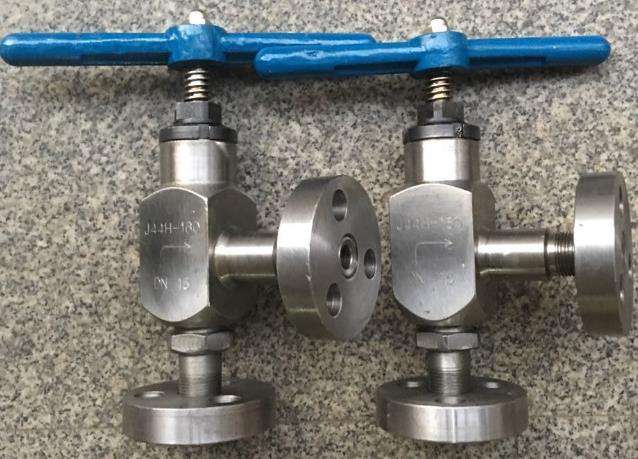

高壓角式截止閥

產品名稱：日韓歐美中文字幕公布:高壓角式截止閥
產品型號：J44H/J44Y
產品口徑：DN3-100mm
產品壓力：1.6-32MPa
產品材質：鍛鋼、鍛不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制(zhi)造有限公司主要生產高(gao)(gao)(gao)壓(ya)角(jiao)(jiao)(jiao)式(shi)截(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)，可(ke)提供高(gao)(gao)(gao)壓(ya)角(jiao)(jiao)(jiao)式(shi)截(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)價(jia)格，高(gao)(gao)(gao)壓(ya)角(jiao)(jiao)(jiao)式(shi)截(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)說明書，高(gao)(gao)(gao)壓(ya)角(jiao)(jiao)(jiao)式(shi)截(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)實物(wu)圖，高(gao)(gao)(gao)壓(ya)角(jiao)(jiao)(jiao)式(shi)截(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)結構圖，高(gao)(gao)(gao)壓(ya)角(jiao)(jiao)(jiao)式(shi)截(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)外(wai)形尺寸，高(gao)(gao)(gao)壓(ya)角(jiao)(jiao)(jiao)式(shi)截(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)執行標準，高(gao)(gao)(gao)壓(ya)角(jiao)(jiao)(jiao)式(shi)截(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)工作(zuo)原理，高(gao)(gao)(gao)壓(ya)角(jiao)(jiao)(jiao)式(shi)截(jie)止(zhi)(zhi)(zhi)(zhi)(zhi)閥(fa)(fa)(fa)作(zuo)用特點。

高壓角式截止閥主要性能規范：

公稱壓力PN	1.6	2.5	MPa
殼體試驗壓力PT	2.4	3.75
高壓密封試驗壓力	1.76	2.75
低壓氣密封試驗	0.5 - 0.7
適用介質	水、油品、蒸汽
適用溫度	≤425℃

高(gao)壓角式截止閥主要外形尺寸：

型號	DN	L	D	D1	M	D2	Dn	Dn	b	Z-φd	L0	H	H1	重量(kg)
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	3	-	15	3-16	100	71	77	1.25
AJ44H-320 AL44H-320	6	60	70	42	M14×1.5	10	6	-	15	3-16	150	80	94	1.25
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	10	10	20	3-18	200	260	275	5.7
J44Y-160 L44Y-160	15	105	95	60	M24×2	16	15	16	20	3-18	200	268	288	6.2
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	10	10	20	3-18	200	260	275	5.7
J44Y-320 L44Y-320	15	105	105	68	M33×2	17	15	17	20	3-18	200	268	288	6.8

型號	DN	L	D	D1	M	D2	Dn	Dn	b	Z-φd	L0	H	H1	重量(kg)
J44Y-160 L44Y-160	25	120	105	68	M33×2	28	23	23	20	3-18	300	225	245	9.1
	32	135	115	80	M42×2	37	29	29	22	4-18	300	222	248	11
	40	165	165	115	M52×2	47	39	39	28	6-26	350	265	300	20
	50	190	165	115	M64×3	59	50	50	32	6-26	400	303	345	30
J44Y-320 L44Y-160	25	120	115	80	M42×2	35	23	23	22	4-18	300	225	245	10.8
	32	132	135	95	M48×2	41	29	29	25	4-22	300	222	248	13.5
	40	165	165	115	M64×3	58	39	42	32	6-26	350	265	300	23
	50	190	200	145	M80×3	70	50	53	40	6-29	400	303	345	39.2
GL44H-160 GL44Y-160	65	215	200	145	M80×3	73	60	65	40	6-29	710	430	490	81
	80	260	225	170	M100××3	93	75	80	50	6-33	810	520	600	138
	100	290	260	195	M125×4	115	95	99	60	6-36	850	595	685	223
GL44H-320 GL44Y-320	65	215	225	170	M100×3	90	60	68	50	6-33	710	430	490	93
	80	260	260	195	M125×4	112	75	85	60	6-36	810	520	600	158
	100	290	300	235	M155×4	130	95	103	75	8-39	850	595	285	228
