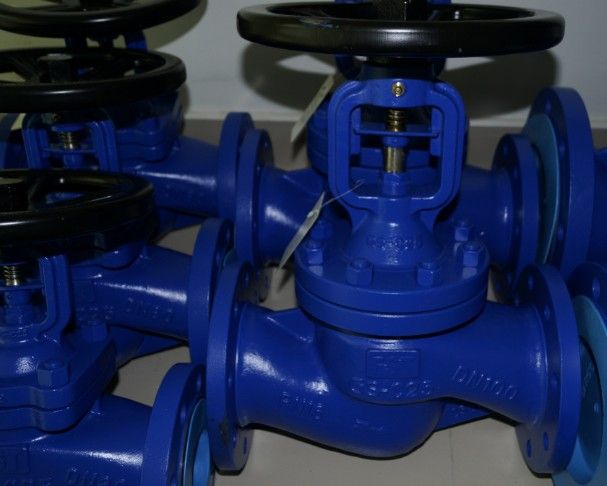

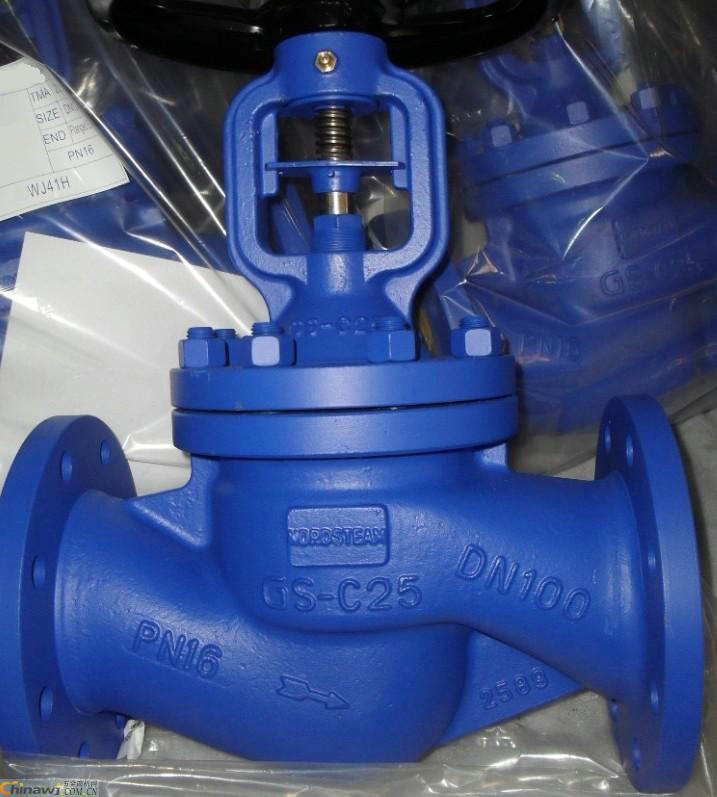

波紋管蒸汽截止閥

產品名稱：日韓歐美中文字幕公布:波紋管蒸汽截止閥
產品型號：WJ41H
產品口徑：DN15-350mm
產品壓力：1.6-4MPa
產品材質：鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)盛閥(fa)(fa)門制造(zao)有限(xian)公司主要生(sheng)產波(bo)(bo)(bo)紋(wen)(wen)(wen)(wen)(wen)管蒸(zheng)(zheng)汽(qi)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)，可提供波(bo)(bo)(bo)紋(wen)(wen)(wen)(wen)(wen)管蒸(zheng)(zheng)汽(qi)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)價格，波(bo)(bo)(bo)紋(wen)(wen)(wen)(wen)(wen)管蒸(zheng)(zheng)汽(qi)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)說明書，波(bo)(bo)(bo)紋(wen)(wen)(wen)(wen)(wen)管蒸(zheng)(zheng)汽(qi)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)實物圖，波(bo)(bo)(bo)紋(wen)(wen)(wen)(wen)(wen)管蒸(zheng)(zheng)汽(qi)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)結構(gou)圖，波(bo)(bo)(bo)紋(wen)(wen)(wen)(wen)(wen)管蒸(zheng)(zheng)汽(qi)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)外形尺寸，波(bo)(bo)(bo)紋(wen)(wen)(wen)(wen)(wen)管蒸(zheng)(zheng)汽(qi)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)執行標準，波(bo)(bo)(bo)紋(wen)(wen)(wen)(wen)(wen)管蒸(zheng)(zheng)汽(qi)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)工(gong)作原理，波(bo)(bo)(bo)紋(wen)(wen)(wen)(wen)(wen)管蒸(zheng)(zheng)汽(qi)截(jie)(jie)(jie)止(zhi)(zhi)閥(fa)(fa)作用特(te)點。

波紋管蒸汽截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～425℃主要用于鍋爐高溫蒸汽、石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

波紋管蒸汽截止閥技術規范：

構形式	BB-BG-OS Y
驅動方式	手動
驅動方式	電動
設計標準	GB12235
結構長度	GB12221
連接法蘭	GB9113、JB/T79、HG20596
試驗和檢驗	JB/T 9092、GB/T13927

波紋管(guan)蒸(zheng)汽(qi)截止閥產品(pin)性(xing)能規范：

公稱壓力（MPa）	殼體試驗壓力（MPa）	密封試驗壓力 (MPa)	適用溫度 (℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04

波紋管蒸汽截止閥主要(yao)零部(bu)件材質(zhi)：

序號	名稱	材質
1	閥體	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
2	閥瓣	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
3	軸銷	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
4	閥桿	25、1Cr13、2Cr13 1Cr18Ni9Ti、 0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV
5	波紋管組件	1Cr18Ni9Ti、304、316、304L、316L
6	墊片	柔性石墨+不銹鋼、PTFE
7	閥蓋	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
8	雙頭螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料壓蓋	WCB、WC6、WC9、C5 CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	WCB、QT400-18

波(bo)紋(wen)管(guan)蒸(zheng)汽截止閥規(gui)格尺寸表(biao)：

型號	WJ41-16
壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	13.5	19	26	36	46	74	102	168	270	420	620
型號	WJ41-25
壓力等級	PN25
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14	20	27	37	48	77	105	172	3100	520	690
型號	WJ41-40
壓力等級	PN40
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量(Kg)	5	5	5.5	11	14.5	21	28	39	50	80	108	176	350	590	790
