復合式高速排氣閥

產品名稱：日韓歐美中文字幕公布:復合式高速排氣閥
產品型號：FGP4X、P4X
產品口徑：DN50-300mm
產品壓力：1-2.5Mpa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上(shang)海閥(fa)(fa)盛閥(fa)(fa)門制造有(you)限(xian)公(gong)司(si)主要生產復(fu)(fu)合(he)(he)(he)式(shi)(shi)(shi)(shi)高(gao)速(su)(su)排(pai)(pai)(pai)氣(qi)(qi)(qi)閥(fa)(fa)，可(ke)提供(gong)復(fu)(fu)合(he)(he)(he)式(shi)(shi)(shi)(shi)高(gao)速(su)(su)排(pai)(pai)(pai)氣(qi)(qi)(qi)閥(fa)(fa)價格(ge)，復(fu)(fu)合(he)(he)(he)式(shi)(shi)(shi)(shi)高(gao)速(su)(su)排(pai)(pai)(pai)氣(qi)(qi)(qi)閥(fa)(fa)說(shuo)明書，復(fu)(fu)合(he)(he)(he)式(shi)(shi)(shi)(shi)高(gao)速(su)(su)排(pai)(pai)(pai)氣(qi)(qi)(qi)閥(fa)(fa)實物圖，復(fu)(fu)合(he)(he)(he)式(shi)(shi)(shi)(shi)高(gao)速(su)(su)排(pai)(pai)(pai)氣(qi)(qi)(qi)閥(fa)(fa)結構圖，復(fu)(fu)合(he)(he)(he)式(shi)(shi)(shi)(shi)高(gao)速(su)(su)排(pai)(pai)(pai)氣(qi)(qi)(qi)閥(fa)(fa)外形尺寸，復(fu)(fu)合(he)(he)(he)式(shi)(shi)(shi)(shi)高(gao)速(su)(su)排(pai)(pai)(pai)氣(qi)(qi)(qi)閥(fa)(fa)執行(xing)標準，復(fu)(fu)合(he)(he)(he)式(shi)(shi)(shi)(shi)高(gao)速(su)(su)排(pai)(pai)(pai)氣(qi)(qi)(qi)閥(fa)(fa)工作原理，復(fu)(fu)合(he)(he)(he)式(shi)(shi)(shi)(shi)高(gao)速(su)(su)排(pai)(pai)(pai)氣(qi)(qi)(qi)閥(fa)(fa)作用特(te)點。

復合式高速排氣閥用途:
復合式高速進排氣閥安裝于有可能高速進排氣的地方，充水時高速排除管道中的空氣，在管道放空時吸入空氣保持排水通暢，管道正常工作時可以不斷地排除析出的空氣。在有可能產生水錘的時候使空氣自動進入，避免產生負壓，防止或減緩水錘的危害。
復合式高速排氣閥特點:
復合式高速進排氣閥可防止浮球在高速氣流中被吹起而堵塞排氣口，造成排氣閥失效。
為防止閥口被吹堵，傳統式高速進排氣閥在入口設置護筒，使閥門在結構上變得復雜。
復合式高速排氣閥三大特點:
1、充水時高速排氣，不怕吹堵。
2、放水時高速吸氣。
3、壓力下微量排氣。
復合式高速排氣閥原理:
復合式高速進排氣閥是利用伯努利理論制造的一種能夠在氣流下保持全開，當實心水柱上升時，浮球能夠馬上被浮起并嚴密封閉排氣口的浮球式排氣閥。復合式高速排氣閥采用特定的浮球直徑，使得它產生的氣流動力能維持浮球在氣流經過時開啟（懸浮），實心水柱上升時產生的浮力又能使其浮起，配之入口處以一個合適角度的圓錐體，可做到不管氣壓多大、氣流速度多高，排氣口也不會被吹堵。

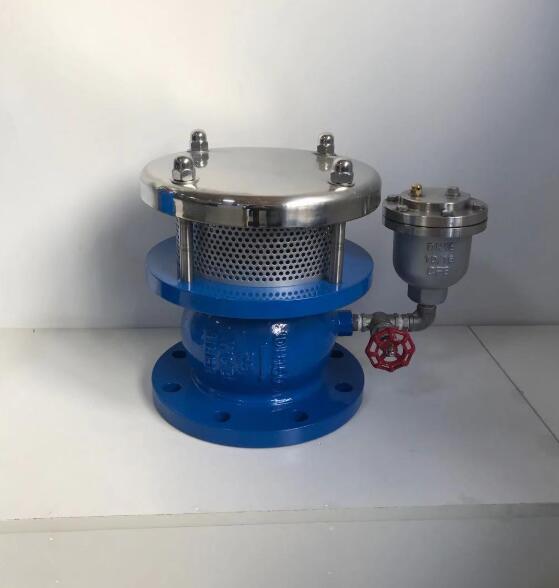

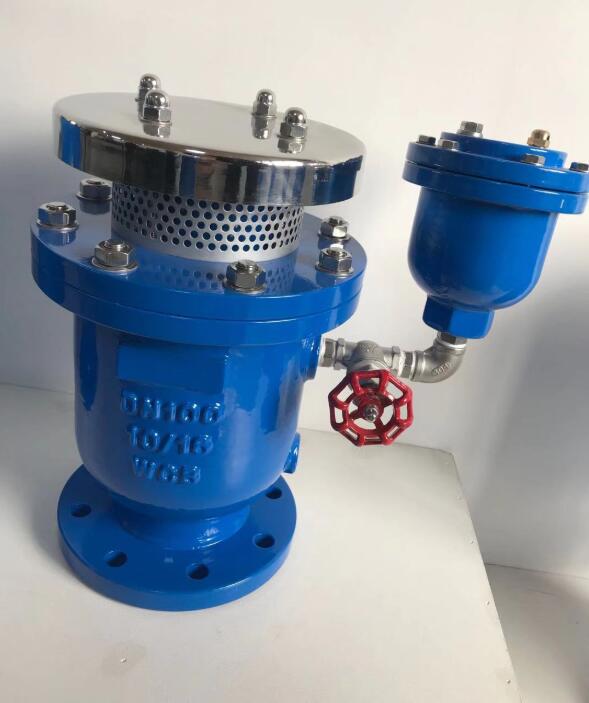

復合式高速排氣閥4.jpg 復合式高速排氣閥2.jpg

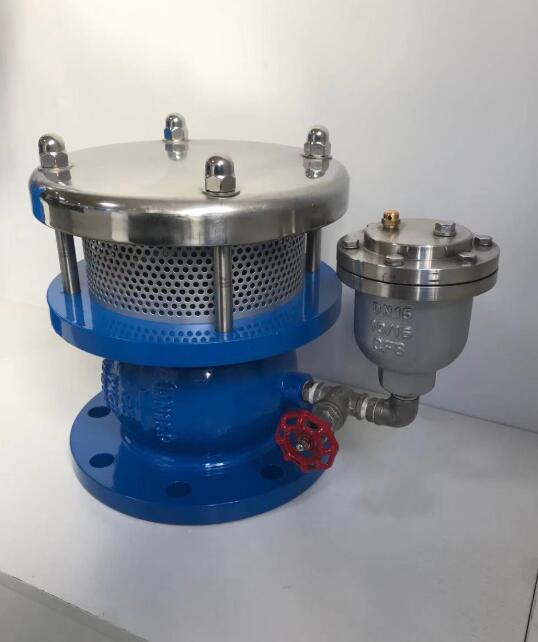

復合式高速排氣閥.jpg 復合式高速排氣閥1.jpg

復合式高速排氣閥外形尺寸：

公稱通徑	外形尺寸（mm）			法蘭尺寸（mm）
公稱通徑	長度A	寬度B/L	高度H	外徑D	螺栓孔中心圓直徑 K	法蘭厚度 C	螺栓孔 n-d
DN50	250	130	260	165	125	19	4-19
DN80	315	170	340	200	160	19	8-19
DN100	413		334	220	180	19	8-19
DN150	580		520	285	240	19	8-23
DN200	668		640	340	295	22	8-23
DN250	770		780	395	350	22	12-23
DN300	850		920	445	400	24.5	12-23
