QB2雙口排氣閥

產品名稱：日韓歐美中文字幕公布:QB2雙口排氣閥
產品型號：QB2
產品口徑：DN50-200mm
產品壓力：1-2.5MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限公司主要生產(chan)QB2雙(shuang)(shuang)口(kou)(kou)排(pai)(pai)氣(qi)閥(fa)(fa)(fa)，可提供QB2雙(shuang)(shuang)口(kou)(kou)排(pai)(pai)氣(qi)閥(fa)(fa)(fa)價格(ge)，QB2雙(shuang)(shuang)口(kou)(kou)排(pai)(pai)氣(qi)閥(fa)(fa)(fa)說明書，QB2雙(shuang)(shuang)口(kou)(kou)排(pai)(pai)氣(qi)閥(fa)(fa)(fa)實(shi)物圖，QB2雙(shuang)(shuang)口(kou)(kou)排(pai)(pai)氣(qi)閥(fa)(fa)(fa)結(jie)構(gou)圖，QB2雙(shuang)(shuang)口(kou)(kou)排(pai)(pai)氣(qi)閥(fa)(fa)(fa)外形尺寸，QB2雙(shuang)(shuang)口(kou)(kou)排(pai)(pai)氣(qi)閥(fa)(fa)(fa)執行標(biao)準，QB2雙(shuang)(shuang)口(kou)(kou)排(pai)(pai)氣(qi)閥(fa)(fa)(fa)工作原理，QB2雙(shuang)(shuang)口(kou)(kou)排(pai)(pai)氣(qi)閥(fa)(fa)(fa)作用特點。

雙口排氣閥誕生于70年代，體形大,重量重，排氣量小，該排氣閥在80年代末最為理想產品，問世以來一直還續用。排氣閥是管道必配設備，安裝在管道最高點或閉氣地方，來排除管內氣體，來疏通管道，使管道運轉正常，如停電，停泵管內會出現負壓力會引起管道振動或破裂，該排氣閥隨時吸氣，確保管路安全。

雙口排氣閥主要零配件：

1	2	3	4		5		6	7		8	9	10
閥體	密封墊	閥瓣	開槽錐端定位螺釘		閥桿		空心球	閥蓋		墊片	填料	排氣口墊片
11	12	13	14	15		16			17		18	19
排氣端蓋	螺母	護蓋	螺母	專用螺柱		雙頭螺柱			填料壓蓋		螺母	雙頭螺柱

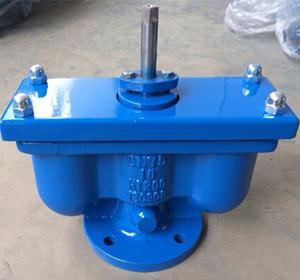

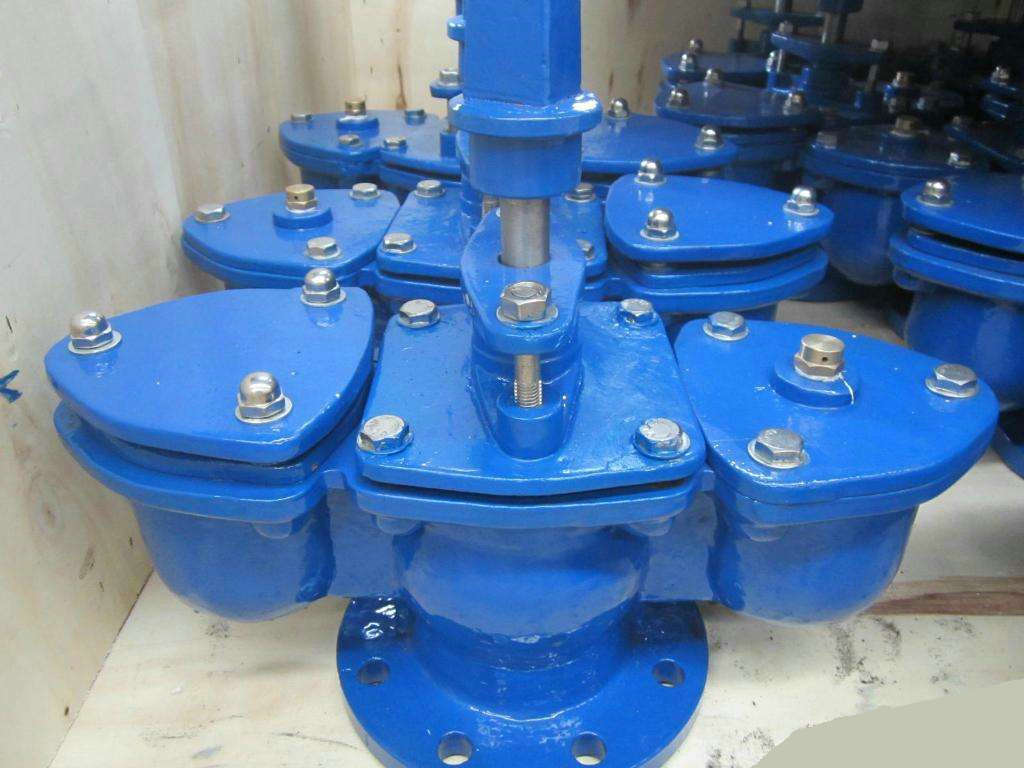

QB2雙口排氣閥2.jpg QB2雙口排氣閥1.jpg

雙口排氣閥外(wai)形尺寸：

型號	公稱通徑	主要尺寸（mm）
型號	公稱通徑	D	D1	D2	L	Z-φd	介質	閥體材料
QB2-10	40	145	110	85	430	4-φ18	水	鑄鐵
QB2-10	50	160	125	100	430	4-φ18	水	鑄鐵
QB2-10	75	195	160	135	470	4-φ18	水	鑄鐵
QB2-10	100	215	180	155	500	4-φ18	水	鑄鐵
QB2-10	150	280	240	210	540	8-φ20	水	鑄鐵
QB2-10	200	335	295	265	700	8-φ20	水	鑄鐵

雙口排氣閥每小時排氣量表

規格	50	75	100	150	200
立方米/小時	4-173	85-352	14-597	22-904	27-1145
