英標襯膠隔膜閥

產品名稱：日韓歐美中文字幕公布:英標襯膠隔膜閥
產品型號：EG41J
產品口徑：DN15-350mm
產品壓力：1-1.6MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門制造有限公(gong)司(si)主(zhu)要生產(chan)英標(biao)(biao)(biao)襯(chen)(chen)膠(jiao)(jiao)(jiao)隔(ge)膜(mo)(mo)閥(fa)(fa)(fa)，可提供英標(biao)(biao)(biao)襯(chen)(chen)膠(jiao)(jiao)(jiao)隔(ge)膜(mo)(mo)閥(fa)(fa)(fa)價格，英標(biao)(biao)(biao)襯(chen)(chen)膠(jiao)(jiao)(jiao)隔(ge)膜(mo)(mo)閥(fa)(fa)(fa)說明書，英標(biao)(biao)(biao)襯(chen)(chen)膠(jiao)(jiao)(jiao)隔(ge)膜(mo)(mo)閥(fa)(fa)(fa)實(shi)物圖，英標(biao)(biao)(biao)襯(chen)(chen)膠(jiao)(jiao)(jiao)隔(ge)膜(mo)(mo)閥(fa)(fa)(fa)結(jie)構圖，英標(biao)(biao)(biao)襯(chen)(chen)膠(jiao)(jiao)(jiao)隔(ge)膜(mo)(mo)閥(fa)(fa)(fa)外(wai)形尺寸，英標(biao)(biao)(biao)襯(chen)(chen)膠(jiao)(jiao)(jiao)隔(ge)膜(mo)(mo)閥(fa)(fa)(fa)執行標(biao)(biao)(biao)準，英標(biao)(biao)(biao)襯(chen)(chen)膠(jiao)(jiao)(jiao)隔(ge)膜(mo)(mo)閥(fa)(fa)(fa)工作原理，英標(biao)(biao)(biao)襯(chen)(chen)膠(jiao)(jiao)(jiao)隔(ge)膜(mo)(mo)閥(fa)(fa)(fa)作用(yong)特點。

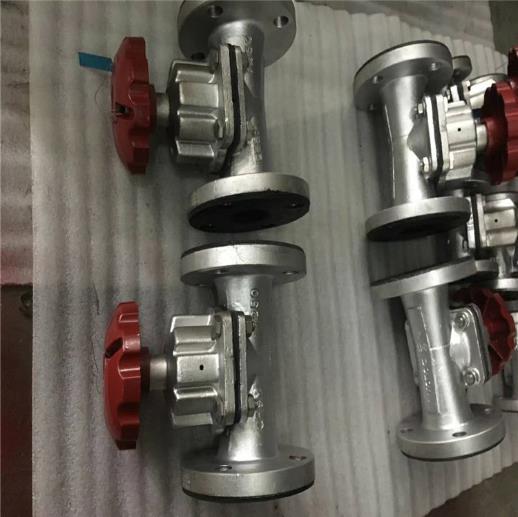

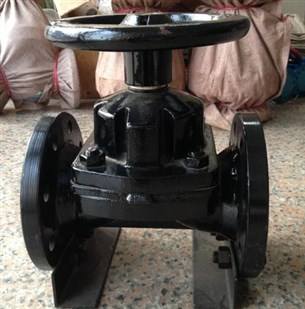

英標襯膠隔膜閥.jpg 英標襯膠隔膜閥1.jpg

英標襯膠隔膜閥主要性能規范：

工作溫度	適用介質
≤85℃	J型：一般腐蝕性介質
≤85℃	W型：非腐蝕性介質

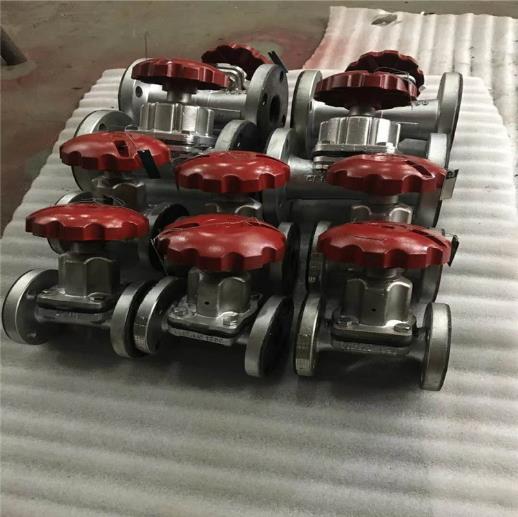

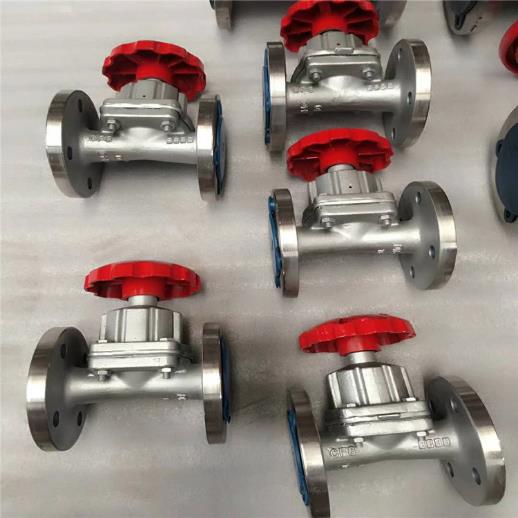

英標襯膠隔膜閥3.jpg 英標襯膠隔膜閥2.jpg

英標襯膠隔膜閥主要零件材料：

名稱	材料
閥體	J型：灰鑄鐵/硬橡膠 W型：灰鑄鐵
閥蓋 /閥瓣/手輪	灰鑄鐵
隔膜	天然橡膠
閥桿	碳鋼

英標襯膠隔(ge)膜閥主要外(wai)形(xing)尺(chi)寸（mm）：

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	Z-Φ	f	H1	H2	D0	重量（Kg）
15	1.6	1.6	108	95	65	4-14	2	90	99	75	2.5
20			117	105	75	4-14	2	93	103	75	3
25			127	115	85	4-14	2	100	112	85	4
32			146	140	100	4-18	2	127	144	120	6.5
40			159	150	110	4-18	2	136	156	120	7.5
50			190	165	125	4-18	2	151	177	120	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	198	273	230	23.5
100			305	220	180	8-18	2	266	320	280	34
125			356	250	210	8-18	3	319	386	280	44
150			406	285	240	8-22	3	380	453	368	67.5
200		0.6	521	340	295	8-22	3	506	626	400	141.5
250		0.6	635	395	350	12-22	3	598	734	500	229
300		0.4	749	445	400	12-22	3	698	778	560	321
350		0.4	749	505	460	16-22	3	723	883	560	360
采用標準	設計制造： BS5156結構長度：BS5156（短結構）法蘭：Bs4504PN1.0MPa GB12239G B12221 GB/T17241.6
