抽氣止回閥

產品名稱：日韓歐美中文字幕公布:抽氣止回閥
產品型號：H664H/Y
產品口徑：DN150-900mm
產品壓力：2-10Mpa
產品材質：鑄鋼，不銹鋼
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)(fa)盛閥(fa)(fa)(fa)門(men)制造有(you)限公司主要生產抽(chou)氣(qi)(qi)(qi)(qi)(qi)止(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)，可提供抽(chou)氣(qi)(qi)(qi)(qi)(qi)止(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)價格(ge)，抽(chou)氣(qi)(qi)(qi)(qi)(qi)止(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)說明(ming)書，抽(chou)氣(qi)(qi)(qi)(qi)(qi)止(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)實物(wu)圖(tu)，抽(chou)氣(qi)(qi)(qi)(qi)(qi)止(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)結構圖(tu)，抽(chou)氣(qi)(qi)(qi)(qi)(qi)止(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)外(wai)形尺寸，抽(chou)氣(qi)(qi)(qi)(qi)(qi)止(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)執(zhi)行標(biao)準，抽(chou)氣(qi)(qi)(qi)(qi)(qi)止(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)工作(zuo)原理，抽(chou)氣(qi)(qi)(qi)(qi)(qi)止(zhi)回(hui)(hui)(hui)閥(fa)(fa)(fa)作(zuo)用特(te)點(dian)。

抽氣止回閥簡述：
上海閥盛閥門生產的H664H、H664Y抽氣止回閥用于電廠或熱電廠抽氣系統，或其它系統的蒸汽和水等非腐蝕性介質管道上，防止汽輪機組成在突然甩負荷時汽輪機內的壓力突然降低，抽汽管和各加熱器內蒸汽倒流進入輪機內造成汽輪葉片打碎，毀壞汽輪發電機的亞性事故，并防止加熱器系統管道泄漏使水從抽汽管路進入輪機內而發生水擊事故，以保護汽輪機的安全運行。
抽氣止回閥技術參數：

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質
H664H-20	20	2.0	≤427	水，蒸汽
H664H-50	50	5.0
H664H-100	100	10.0
H664Y-100I	100	10.0	≤540

抽氣止回閥主要零件材質：

序號	零件名稱		碳鋼型（C）		合金鋼（I）
1	汽缸		A105		A105
2	閥體		WCB		WC6
3	閥瓣		WCB		WC6
4	搖桿		WCB		WC6
5	撥叉		WCB		WCB
6	銷軸		2Cr13		304
7	閥蓋		WCB		WC6
8	加長桿和中錘		WCB		WCB

產品類別		適用溫度℃		適用介質
碳鋼型（C）		≤425		蒸汽和水等非腐蝕性介質
合金鋼（I）		≤550

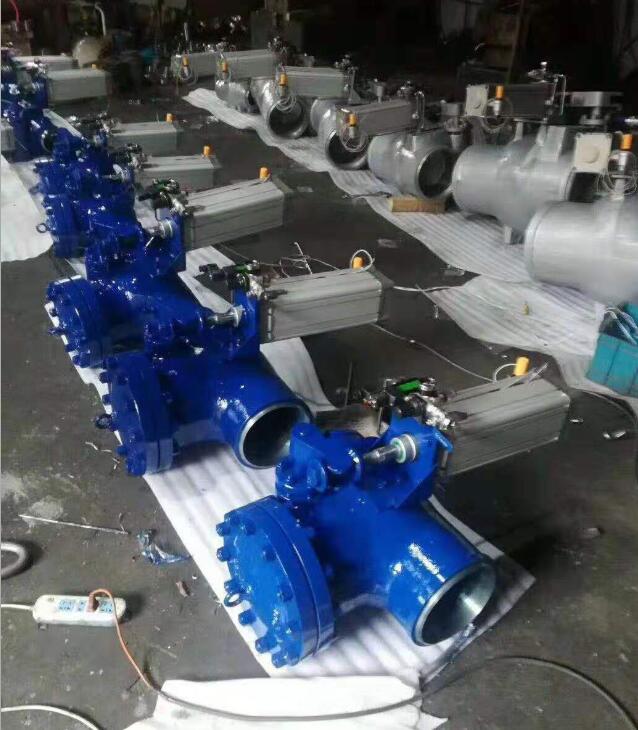

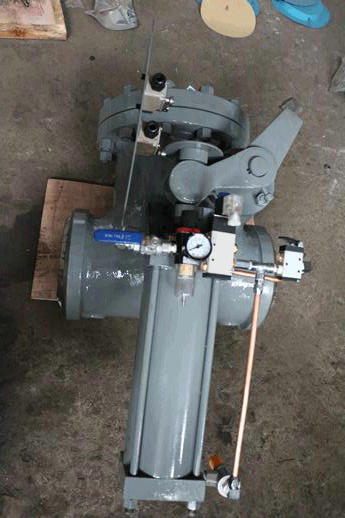

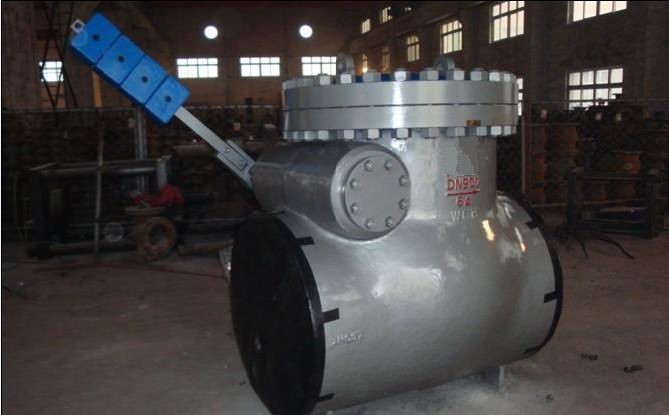

抽氣止回閥1.jpg 抽氣止回閥.jpg

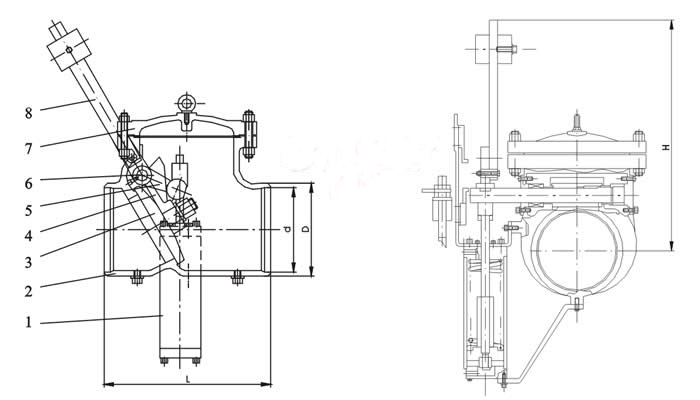

抽氣止回閥外形及連接(jie)尺(chi)寸：

Class 150
NPS ( in )	6	8		10	12		14	16		18		20	24		28	30		36
DN ( mm )	150	200		250	300		350	400		450		500	600		700	750		900
L	320	450		540	610		650	650		740		790	915		1040	1120		1450
H	258	300		355	425		438	480		535		555	615		782	825		930
d	152	201		252	288		328	376		425		472	568		670	715		880
D	182	235		295	350		380	435		486		540	645		740	800		650
Wt ( Kg )	85	144		225	350		372	495		625		770	1305		1870	1990		2350
Class 300
NPS ( in )	6		8			10			12		14			20			24
DN ( mm )	150		200			250			300		350			500			600
L	420		526			580			610		700			800			850
H	305		348			410			448		475			620			702
d	152		201			252			288		318			458			545
D	182		235			295			350		386			530			640
Wt ( Kg )	126		210			325			480		575			1145			1830
Class 600
NPS ( in )	6		8			10			12		14			20			24
DN ( mm )	150		200			250			300		350			500			600
L	420		526			580			610		650			680			960
H	365		432			498			578		660			805			900
d	138		182			224			300		352			446			532
D	196		250			298			386		430			536			645
Wt ( Kg )	215		400			600			1060		1435			2455			3620
