船用法蘭青銅填料旋塞閥

產品名稱：日韓歐美中文字幕公布:船用法蘭青銅填料旋塞閥
產品型號：GB/T593-93
產品口徑：
產品壓力：
產品材質：
聯系電話：021-51061127
聯系傳真：021-51062214
Email：fashengfamen@126.com
聯系人：陳云非
聯系手機：18217570461
QQ：203398752
公司名：上海閥盛閥門制造有限公司
帳號：03416900040048386
開戶行：農行上海水清南路支行
售后承諾：質保一年，質量三包：包修、包換、包退。

上海(hai)閥(fa)(fa)盛(sheng)閥(fa)(fa)門(men)制(zhi)造有限公司主(zhu)要生產船(chuan)(chuan)用(yong)(yong)法蘭(lan)(lan)(lan)青(qing)(qing)銅填(tian)(tian)料(liao)(liao)(liao)旋塞(sai)(sai)(sai)(sai)閥(fa)(fa)，可提供船(chuan)(chuan)用(yong)(yong)法蘭(lan)(lan)(lan)青(qing)(qing)銅填(tian)(tian)料(liao)(liao)(liao)旋塞(sai)(sai)(sai)(sai)閥(fa)(fa)價(jia)格，船(chuan)(chuan)用(yong)(yong)法蘭(lan)(lan)(lan)青(qing)(qing)銅填(tian)(tian)料(liao)(liao)(liao)旋塞(sai)(sai)(sai)(sai)閥(fa)(fa)說明書，船(chuan)(chuan)用(yong)(yong)法蘭(lan)(lan)(lan)青(qing)(qing)銅填(tian)(tian)料(liao)(liao)(liao)旋塞(sai)(sai)(sai)(sai)閥(fa)(fa)實物圖，船(chuan)(chuan)用(yong)(yong)法蘭(lan)(lan)(lan)青(qing)(qing)銅填(tian)(tian)料(liao)(liao)(liao)旋塞(sai)(sai)(sai)(sai)閥(fa)(fa)結構圖，船(chuan)(chuan)用(yong)(yong)法蘭(lan)(lan)(lan)青(qing)(qing)銅填(tian)(tian)料(liao)(liao)(liao)旋塞(sai)(sai)(sai)(sai)閥(fa)(fa)外形(xing)尺寸，船(chuan)(chuan)用(yong)(yong)法蘭(lan)(lan)(lan)青(qing)(qing)銅填(tian)(tian)料(liao)(liao)(liao)旋塞(sai)(sai)(sai)(sai)閥(fa)(fa)執行標(biao)準，船(chuan)(chuan)用(yong)(yong)法蘭(lan)(lan)(lan)青(qing)(qing)銅填(tian)(tian)料(liao)(liao)(liao)旋塞(sai)(sai)(sai)(sai)閥(fa)(fa)工作原(yuan)理(li)，船(chuan)(chuan)用(yong)(yong)法蘭(lan)(lan)(lan)青(qing)(qing)銅填(tian)(tian)料(liao)(liao)(liao)旋塞(sai)(sai)(sai)(sai)閥(fa)(fa)作用(yong)(yong)特點。

船用法蘭青銅填料旋塞閥性能規范Technical Data

公稱壓力Nominal Pressure(MPa)	公稱通徑Nominal Diameter(mm)	適用介質Applicable Medium
0.6	20 - 80	海水、淡水、滑油、燃油 Sea water. Fresh water. Lubricanting oil, Fuel oil

船用法蘭青銅填料旋塞閥主要零部件材質Materials of Main Parts

零件名稱Parts Name	材料Material
	名稱Name	牌號Marks
閥體Body	灰鑄鐵、鑄錫青銅Gray Cast lron/Cast Tin Bronze	HT200、ZCuSn102n2或ZCuSn5Pb52n5
塞芯Core	鑄錫青銅Cast Tin Bronze	ZCuSn102n2或ZCuSn5Pb52n5

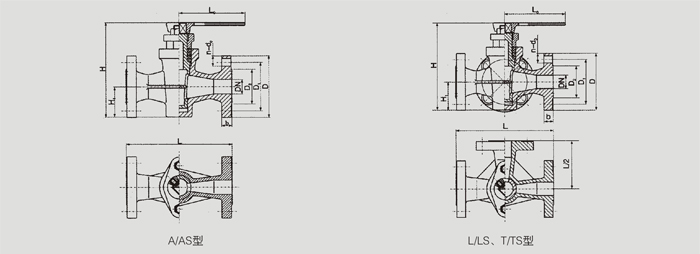

船用法蘭青銅填料旋塞閥A型、L型、T型基本尺寸Dimensions

公稱通徑	結構尺寸 Structure Dimension			壁厚	法蘭Flange					螺栓Bolt		手柄 Handle	參考重量Weight(kg)
DN(mm)	L	H≈	Hi	Thickness 6	D	Di	D2	do	b	n個	Th	L0	A型	L型	T型
20	145	141	42	7	95	68	48	13	14	4	M12	125	3.01	3.85	3.79
25	155	151	43	7	105	73	56	13	14	4	M12	140	3.84	4.8	4.8
32	165	170	50	7	115	83	64	15	15	6	M14	160	4.7	5.7	5.6
40	190	193	57	7	125	93	74	15	16	6	M14	180	6.6	8.4	8.3
50	205	245	67	7	135	103	84	15	16	6	M14	230	10.2	12	11.8
65	225	286	81	8	155	123	104	15	15	6	M14	250	13.4	16.7	16.3
80	245	328	100	8	170	138	118	15	15	8	M14	320	19.7	21.8	21.3

船用法蘭青銅填料旋塞閥AS鷲、LS型、TS型基本尺寸Dimensions

公稱通徑	結構尺寸 Structure Dimension			壁厚	法蘭Flange					螺栓Bolt		手柄 Handle	參考重量Weight(kg)
DN(mm)	L	H≈	Hi	Thickness 6	D	Di	D2	do	b	n個	Th	L0	AS型	LS型	TS型
20	150	141	42	7	90	65	50	1 1	14	4	M10	120	3 1	3 9	3 8
25	160	151	43	7	100	75	60	1 1	14	4	M10	140	4 9	4 9	4 8
32	180	170	50	7	120	90	70	14	16	4	M12	160	5 8	5 8	5 7
40	200	193	57	7	130	100	80	14	16	4	M12	180	9 1	9 1	9 0
50	230	245	67	7	140	1 10	90	14	16	4	M12	230	12 4	12 4	12 2
65	290	286	81	8	160	130	110	14	16	4	M12	250	17 7	17 7	17 3
80	310	328	100	8	190	150	128	18	18	4	M16	320	23 9	23 9	23 4
