真空插板閥當前位置：首頁 > 產品中心 > 閘閥 > 真空插板閥
  • CC-A型超高真空插板閥

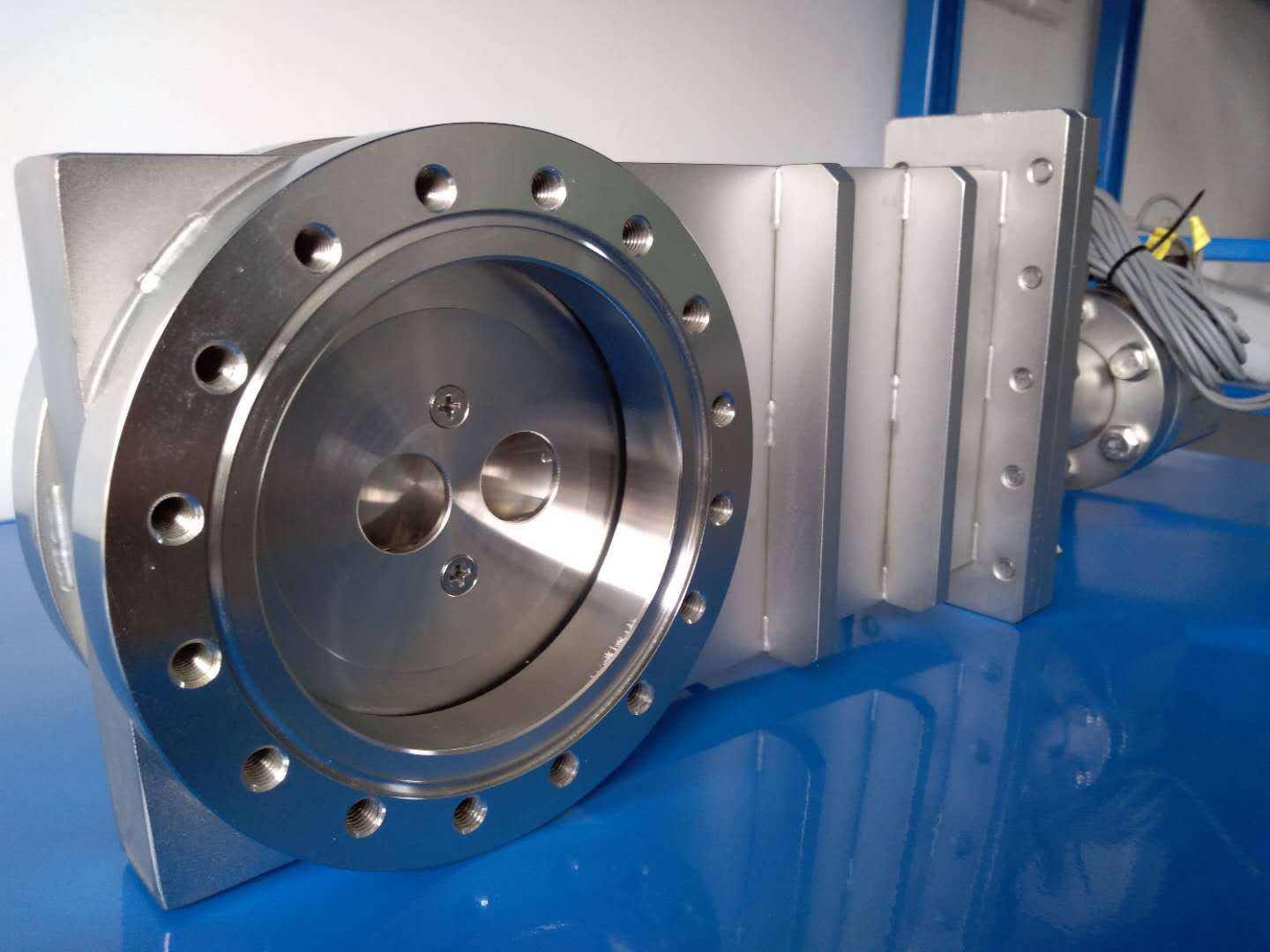

CC-A型超高真空插板閥

  • 產品名稱：日韓歐美中文字幕公布:CC-A型超高真空插板閥
  • 產品型號：CC-A型
  • 產品口徑：DN50-300mm
  • 產品壓力：負壓
  • 產品材質：碳鋼，不銹鋼
  • 聯系電話：021-51061127
  • 聯系傳真：021-51062214
  • Email：fashengfamen@126.com
  • 聯系人：陳云非
  • 聯系手機：18217570461
  • QQ：203398752
  • 公司名：上海閥盛閥門制造有限公司
  • 帳號：03416900040048386
  • 開戶行：農行上海水清南路支行
  • 售后承諾：質保一年，質量三包：包修、包換、包退。

上海閥(fa)盛閥(fa)門制造有限公司主要生產(chan)CC-A型(xing)(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)(zhen)空插(cha)板(ban)(ban)閥(fa)，可提供CC-A型(xing)(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)(zhen)空插(cha)板(ban)(ban)閥(fa)價(jia)格，CC-A型(xing)(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)(zhen)空插(cha)板(ban)(ban)閥(fa)說明書，CC-A型(xing)(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)(zhen)空插(cha)板(ban)(ban)閥(fa)實(shi)物圖(tu)，CC-A型(xing)(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)(zhen)空插(cha)板(ban)(ban)閥(fa)結構圖(tu)，CC-A型(xing)(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)(zhen)空插(cha)板(ban)(ban)閥(fa)外形尺寸(cun)，CC-A型(xing)(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)(zhen)空插(cha)板(ban)(ban)閥(fa)執行標準，CC-A型(xing)(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)(zhen)空插(cha)板(ban)(ban)閥(fa)工(gong)作(zuo)(zuo)原(yuan)理，CC-A型(xing)(xing)(xing)超(chao)高(gao)(gao)真(zhen)(zhen)(zhen)(zhen)(zhen)空插(cha)板(ban)(ban)閥(fa)作(zuo)(zuo)用(yong)特(te)點(dian)。

CC-A型超高真空插板閥是通過手柄以螺桿傳動推動鋼球架運動，撐開閥板關閉，又靠彈簧力收攏閥板，打開后再退出的真空閥門。閥門適用于超高真空系統中接通或截止氣流之用。高真空系統中接通或截止氣流之用。適用的工作介質為潔凈的空氣和非腐蝕性氣體。
CC-A型超高真空插板閥主要技術性能：
適用范圍(Pa)
105～1.3x10-7
閥門漏率(Pa.L/S)
DN≤200為≤1.3x10-7
DN≥250為≤6.7x10-7
閥門烘烤溫度（℃）
≤150(除傳動裝置外)
開閥時閥板兩側壓力差(Pa)
≤2.7x103
閥板密封件
氟橡膠
軸封處密封件
不銹鋼波紋管
CC-A型超高真空插板閥連接及外形尺寸：
型號
通徑(DN)
ΦD
ΦD0
ΦD1
ΦD2
ΦD3
H
A
n-d
L
L1
B
法蘭標準
CC-50A
50
89
72.4
61.6
55.6
/
60
91
8-M8
493
165
80
GB/T6071
CC-63A
63
114
92.1
82.6
76.6
/
65
105
8-M8
547
190
80
CC-80A
80
130
110
99
93
/
65
130
16-M8
607
225
80
CC-100A
100
152
130.2
120.7
114.7
/
70
152
16-M8
660
267
100
CC-150A
150
202
181
171.5
165.5
/
70
202
20-M8
784
350
100
CC-200A
200
254
231.8
222.3
216.6
/
80
251
24-M8
882
426
100
CC-250A
250
314
288
308
275
271
85
300
24-M10
1146
570
130
JB5278
CC-300A
300
365
338
353
323
318
90
352
32-M10
1206
613
130
/
